充氣機械攪拌式浮選機

充氣機械攪拌式浮選機用XCF/KYF充氣機械攪拌式浮選機是一種外充氣式浮選機，主要特點是得用礦漿的垂直大循環和鼓風機壓入的低壓空氣來提高浮選效率，先進的選礦設備適用于有色金屬,黑色金屬,非金屬礦物質的選別。

充氣機械攪拌式浮選機特點

1、結構特點:無機械攪拌器無傳動部件
2、充氣特點：充氣器充氣，氣泡大小由充氣器結構調整
3、氣泡與礦漿混合特點：逆流混合。用途：處理組成簡單、品位較高、易選礦石的粗、掃選。浮選柱：結構簡單、占地面積小、維修方便、操作容易、節省動力。

充氣機械攪拌式浮選機的結構

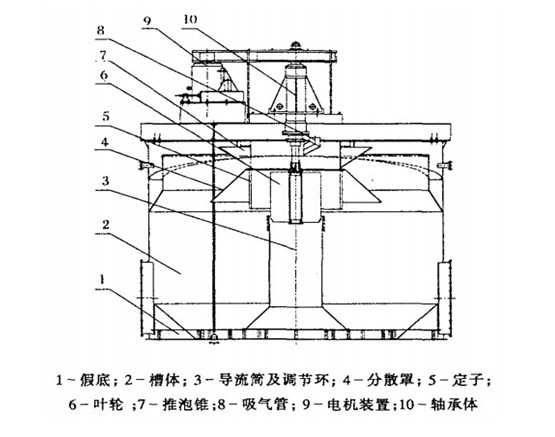

充氣式機械攪拌浮選機是由假底、導流筒、葉輪、定子、分散罩、推泡錐、主軸、軸承和槽體等而組成。

充氣機械攪拌式浮選機是在以往中、小型浮選機，特別是在JJF-16、JJF-20、JJF-24、JJF-28等浮選機研究和應用的基礎上，針對超大型浮選機流體動力學的特殊規律，分析了超大型浮選機槽內不同粒級礦物與氣泡的碰撞、粘附、脫落的過程及影響這些過程的原因和如何防止浮選過程短路、提高氣體分散度并保證氣泡與礦漿均勻混合等問題后研制成功的。

充氣機械攪拌式浮選機的工作原理

葉輪旋轉時，使葉輪附近的礦漿產生液體漩渦，這個漩渦的氣液界面向上擴展到豎筒的內壁，向下穿過葉輪的中心延伸到導流管，在漩渦中心形成負壓區，其負壓大小主要取決葉輪轉速和葉輪浸沒深度。由于豎筒與周圍的大氣相通，漩渦產生的負壓使空氣吸入豎筒和葉輪中心，完成了吸氣作用。

與此同時，礦槳從槽子底部通過導流管向上進入葉輪葉片之間的空間，與吸入到葉輪中心的空氣混合。三相混合物以較大的切向及徑向動量離開徑向葉輪葉片，通過定子上的通道時，切向部分轉變?yōu)閺较?，同時產生一個局部湍流場，使空氣與礦漿進一步混合。三相混合物離開定子后進入浮選區，浮選分離過程就在該區內完成，礦化氣泡上升到泡沫區，剩下的礦漿向下返回到槽底進入再循環。
