臥式雙筒球磨機主要是用來研磨粉末冶金固體顆粒，完成安全氣囊所需炸藥組分的制作功能。將大小不等的原料固體顆粒裝人筒體，按規定的比例裝人瓷球或鋼球，以料與球總體積占筒體容積的1/3-2/3為宜，蓋上進料口端，球磨罐體在電機的驅動下勻速轉動，原料固體顆粒與研磨球在雉體內壁向上運動，并在重力作用下作拋物線運動，在連續數小時的相互摩擦力作用下，完成安全氣囊所需炸藥組分的研磨。

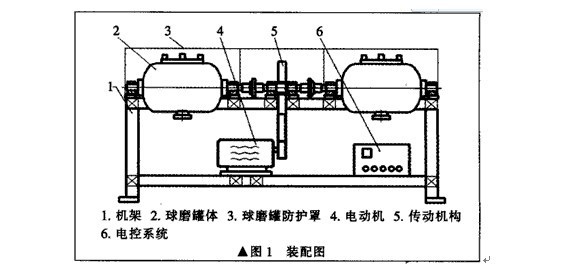

臥式雙筒球磨機主要是由機架、球磨罐體、電動機、傳動機和電控系統等部分組成，臥式雙筒球磨機的總裝配圖如下：

一、臥式雙筒球磨機機架的設計和制作要求

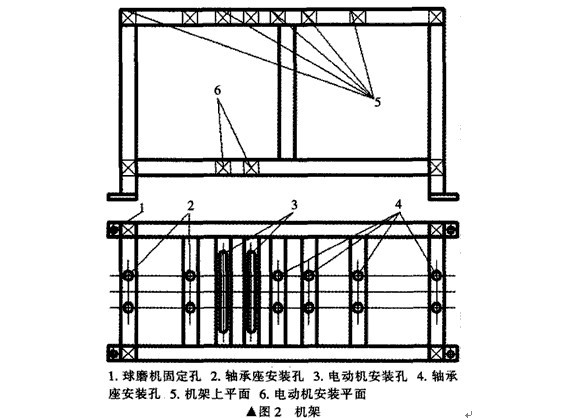

臥式雙筒球磨機機架是采用不銹鋼方管焊接而成，保證臺架上平面水平，軸承座裝配孔在同一直線上，孔對稱機架幾何中心，電動機安裝平面平行機架上平面，機架4個腿焊接固定板，臥式雙筒球磨機機架如下圖2所顯示：

二、球磨罐體的設計和加工要求

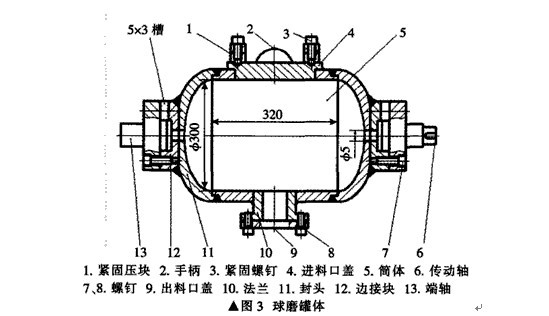

球磨罐體是原料固體顆粒研磨的工作部件，分別由筒體、封頭、連接塊、端軸、進料口壓蓋、緊固壓塊、傳動軸、法蘭座和出料口蓋組成，球磨罐體如下圖3所顯示：

球磨機封頭和連接塊加工5mm的中心通孔，筒體連接塊外端面加工5mm寬、3mm深的槽，并且與5mm孔連通；筒體、封頭和連接塊的材料為1Cr18Ni9，筒體內徑300mm，長320mm，設計時要保證同軸度為0.02mm，加工時要保證裝配端面與中心孔的垂直度要求，筒體、封頭和連接塊之間采用不銹鋼焊條進行焊接，端軸和傳動軸與連接塊之間采用螺栓連接，裝配時要保證端軸和傳動軸同軸度為0.05mm。

球磨罐體的側面開進料口，相對的另一側開出料口，要保證進料口蓋和出料口蓋內弧面與筒體內弧面一致。球磨機筒體、進料口端內表面噴涂陶瓷耐磨涂料，保證厚度30-50μm。

三、臥式雙筒球磨機傳動機主要部件構成

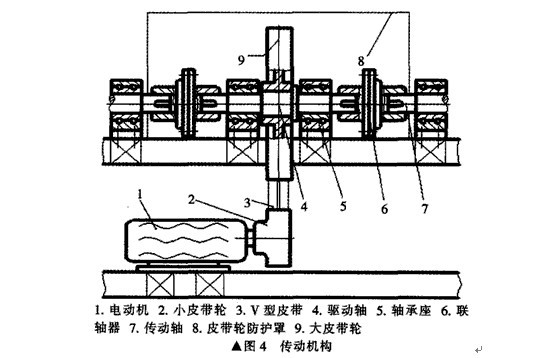

臥式雙筒球磨機的傳動機是球磨機的不可缺少的一部分，主要是由動力源、小皮帶輪、V型皮帶、驅動軸、大皮帶輪、軸承座、聯軸器、傳動軸和皮帶輪防護罩燈部件組成，臥式雙筒球磨機的傳動機結構如下圖4所顯示：

我們可以根據《機械設計手冊》：軸承座采用SN308調心滾動軸承座，聯軸器采用LM4梅花形彈性聯軸器；通過驅動軸帶動傳動軸上的球磨罐旋轉，以達到球磨罐體內的原料固體顆粒的研磨。

為了保證能傳動的有效性，設計以及加工的時候保證軸承座安裝孔在同一直線上，設計時驅動軸和傳動軸的材料可以選用45鋼，熱處理后的硬度為35-40HRC，加工的時候要保證各裝配外圓面的同軸度為0.02mm。
