分別對(duì)φ2.2m×6.5m水泥球磨機(jī)一倉及二倉的高錳鋼襯板和φ2.4m×13m水泥球磨機(jī)一倉鉻鑄鐵襯板作了工業(yè)性對(duì)比試驗(yàn)，并進(jìn)行磨損失效分析。

一、高錳鋼襯板磨損表面微觀形貌

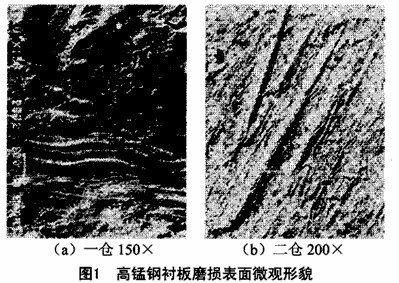

高錳鋼是塑性材料，磨損微觀形貌呈塑性變形特征。由下圖1可知，一倉及二倉襯板的微觀形貌都有具有犁溝、剝落坑及顯微裂縫，并犁溝都有方向性。一倉的犁溝比二倉的寬而淺，形成的犁溝邊緣因擠壓而隆起，也可看到殘存的犁屑，因沖擊疲勞使金屬剝落形成密集的剝落坑，顯微裂紋要少些。

球磨機(jī)一倉研磨體與物料對(duì)襯板的作用力比較大，襯板所承受的應(yīng)力也大，襯板的微觀形貌以犁溝為主，其溝底由沖擊形成的疲勞裂紋擴(kuò)展致使表面金屬剝落。因此，球磨機(jī)一倉高錳鋼襯板磨損失效機(jī)制以鑿削式作用力比一倉要小些，犁溝淺而短，溝邊隆起高度小，顯微裂紋多。襯板在研磨體與物料產(chǎn)生的高應(yīng)力疲勞作用下產(chǎn)生疲勞裂紋，擴(kuò)展與延伸成顯微切削使襯板表面金屬剝離。因此，二倉襯板磨損失效機(jī)制以高應(yīng)力疲勞磨料磨損為主，鑿削式磨料磨損為輔。

二、高鉻鑄鐵襯板磨損表面微觀形貌

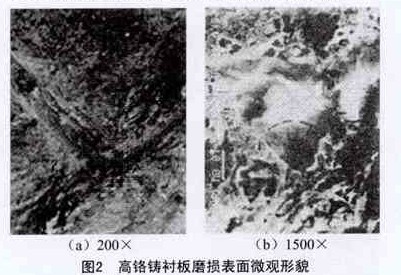

高鉻鑄鐵是脆性材料，沒有塑性變形。上圖2的高鉻鑄鐵襯板的微觀形貌中可以看到犁溝、凹坑及顯微裂紋。犁溝沒有隆起邊緣，也沒有殘留的犁屑。襯板在研磨體與物料的作用下，表面硬度較低的馬氏體基體經(jīng)鑿削形成犁溝，進(jìn)而共晶談化物與二次碳化物削落形成凹坑；而高應(yīng)力疲勞作用使凸出的碳化物有的倍粉碎，有的向坑底與坑硬施壓形成坑底裂紋與坑硬裂紋，碳化物與馬氏的結(jié)合力減弱，裂紋不斷擴(kuò)展與延伸。

通過此過程的循環(huán)，襯板表面金屬一層一層被磨損消耗。因此，高鉻鑄鐵襯板的磨損失效機(jī)制為鑿削式磨料磨損及高應(yīng)力疲勞磨料磨損同時(shí)進(jìn)行。
