傳統的三倉球磨機內結構通?？梢苑忠?、二倉雙（單）層隔倉，二三倉帶篩分的老式隔倉板，段倉擋料圈及出料裝置。

關鍵詞：球磨機 隔倉板 篦板 盲板 產量

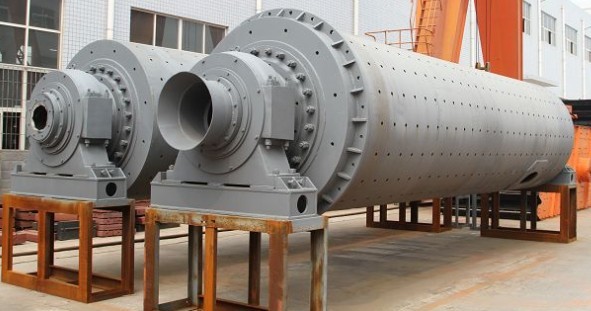

傳統球磨機現場圖

一、不合理的磨內篩分結構
傳統球磨機磨內一、二倉結構為不帶篩分的雙層隔倉板，靠一倉隔倉為篦板，靠二倉隔倉為盲板；二、三倉結構為帶垂直篩分的雙層隔倉板，靠二倉隔倉為篦板，靠三倉位盲板，兩隔倉中心設計通風孔。

傳統球磨機結構由于一、二倉不帶篩分，一倉物料流速快且進入二倉物料粒度偏粗。為控制一倉流速，一倉平均球徑降低，造成一倉粗顆粒物料破碎能力下降，流速降低，容易產生堆料，增加無功損耗；二倉物料粒度偏粗，平均球徑增大，鋼球數量減少，影響細粉物料粉磨效率；二、三倉垂直篩分篩板篦孔大，進入三倉物料粒徑相對偏粗，影響三倉研磨效率。

同時由于一、二倉和二、三倉都有盲板，出料篦板篦縫寬，分布窄，勢必造成球磨機磨內通風不均，中心通風大。中、邊部通風差，磨內物料流速不均，產生過粉磨，細度不好控制，嚴重影響球磨機產量。

二、不合理的球磨機磨內風力分布
傳統球磨機都是中空軸進料、進風，中空軸出料、出風，中間隔倉板裝置設置盲板，造成球磨機磨內風力分布不合理。中部通風阻力小、中風大；邊部通風阻力大、邊風小。

球磨機磨內物料中間流速快、邊部慢，邊部物料容易發生粉磨。開路以質量為控制指標，用風大、細度跑粗；用風小，邊部物料由于流速慢，產生嚴重過粉磨，影響球磨機粉磨效率。
