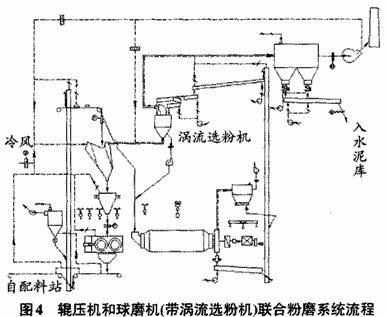

輥壓機和球磨機（帶渦流選粉機）組成的聯合粉磨系統主要是由V型選粉機、輥壓機、球磨機和渦流選粉機組成，球磨機系統為閉路系統，流程圖見下圖。

該系統的V型選粉機、輥壓機、水泥球磨機和出磨提升機的配置及其性能如下。

入V選提升機 能力：1000t/h；裝機功率：220kW；
V型號選粉機 規格：VCS4000；帶料量：200t/h（物料S=175m²/kg）；選粉風量：240000m³/h。
輥壓機 規格：Φ1600×1400；通過能力670-800t/h；裝機功率：400kW。
旋風收塵器 規格：2-Φ4100；處理風量：240000-260000m³/h。
循環風機 風量：240000m³/h；進口壓力：-3800Pa；裝機功率：400kW。
水泥球磨機 規格：Φ4.8m×9.5m；產品S=370m²/kg；系統能力180t/h（PO42.5）；裝機功率3350kW。
出磨提升機 能力750t/h；裝機功率：185kW。
袋收塵器 輥壓機放風處用，處理風量60000m³/h；配套排風機風量66000m³/h，全壓-3500Pa，裝機功率：110kW。
組合式選粉機 JXF6700；最大喂料量800t/h；成品量180～240t/h（S=340～380m²/kg）；選粉風量：370000m³/h，裝機功率：315kW。
循環風機 組合式選粉機用，風量370000m³/h；全壓-3500Pa；裝機功率560kW。
袋收塵器 組合式選粉機放風和球磨機通風用，處理風量160400m³/h。
尾排風機 風量176500m³/h；全壓-4500Pa；裝機功率315kW。

指標 主機總裝機功率7932kW；單位產品裝機功耗44.07kWh/t（只考慮主機功率）；水泥溫度較低。

輥壓機和球磨機（帶渦流選粉機）聯合粉磨系統的其他主機配置如下：

入V選提升機 能力1200t/h；裝機功率250kW。
渦流選粉機 最大喂料量750t/h；成品量140～240t/h（S=340～380m²/kg）；選粉風量240000m³/h；裝機功率250kW。
袋收塵器 處理風量：240000m³/h。
尾排風機 風量260000m³/h；全壓-7000Pa。
袋收塵器 球磨機通風用處理風量60000m³/h；配套風機風量60000m³/h，全壓-4000Pa；裝機110kW。

指標 總裝機功率7385kW（主機）；單位產品裝機功耗41.03kWh/t（只考慮主機裝機功率）。
