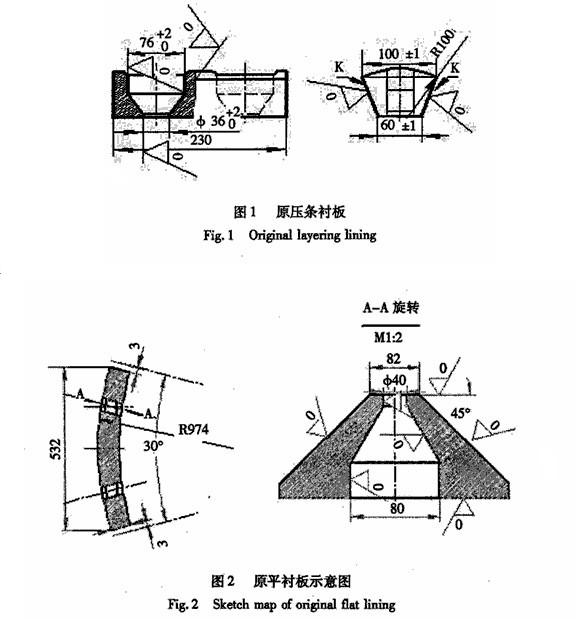

一、球磨機襯板結構如圖1、圖2所示。

二、球磨機襯板的安裝形式

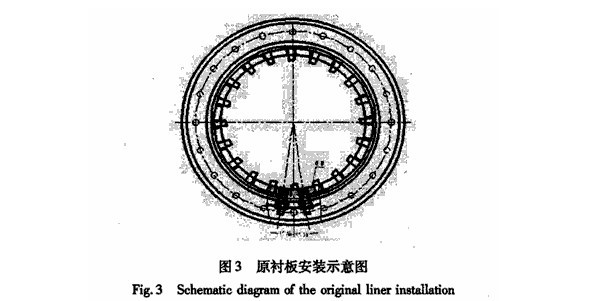

球磨機所用的襯板是傳統的高錳鋼襯板，它的安裝形式是由平襯板與壓條襯板組成，壓條襯板壓住平襯板，通過螺栓將襯板固定筒體上(如下圖3所示)。這種形式結構簡單，安裝、維修方便。

三、球磨機襯板使用過程中存在的問題

1、球磨機主要是以濕式球磨機和干式球磨機為主，平襯板它對研磨體的作用基本上都是依賴襯板與研磨體之間的靜摩擦力，濕式球磨機研磨時，之間的摩擦系數是0.35，干式球磨機干磨時，之間的摩擦系數是0.4。而平襯板提升研磨體所需的摩擦系數比以上數據要大得多。磨機筒體回轉時研磨體不可避免地要出現滑動，降低了研磨體的上升速度和提升髙度。壓條比襯板高，壓條側面對研磨體的推力與平襯板對研磨體的摩擦力使研磨體升的較高，具有較大的沖擊能量。當球磨機轉速較高時，壓條前側的研磨體帶過高，拋落到對面襯板上，不但粉碎作用下，反而加速了襯板與研磨體的磨損。

2、當球磨機襯板經過長期使用后，一般常見的磨損現象是襯板的斷裂和形成槽溝形，而球磨機襯板斷裂的大部分在螺孔部位。
